Termoregulator DEVIreg Touch w kolorze czarnym oraz białym.

DEVIreg Touch

DEVIreg Touch jest elektronicznym programowalnym termostatem służącym do regulacji elektrycznych systemów grzewczych ogrzewania podłogowego. Doskonale sprawdzi się jako regulator temperatury do ogrzewania podłogowego. Zapoznaj się z naszymi artykułami oraz fachowymi poradnikami związanych z produktem firmy DEVI.

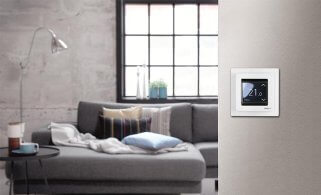

Termostat do ogrzewania podłogowego

Termostat do ogrzewania podłogowego

Dlaczego termostat DEVIreg Touch? To proste, przyszłość jest elektryczna, a ogrzewanie powinno być proste, wydajne i niezawodne. Dzisiejsze budownictwo energooszczędne sprzyja instalowaniu ogrzewania elektrycznego, zważywszy na bardzo niewielkie zapotrzebowanie na...

Jak ustawić termostat DEVIreg Touch?

Jak ustawić termostat DEVIreg Touch?

Konfiguracja termostatu DEVIreg Touch przeznaczonego do ogrzewania podłogowego jest krótka i intuicyjna. Pierwszym krokiem, aby ustawić termostat jest przejście przez intuicyjną konfigurację początkową twojego DEVIreg Touch. Składa się ona z kilku podstawowych...

Regulator temperatury – Film

Regulator temperatury – Film

Zapraszamy do oglądania naszego filmu prezentującego jego możliwości. Wyraź swoją opinie na temat produktu pod naszym filmem. Polecamy również zaobserwować nasz kanał i być na bieżąco z nowinkami na temat nowoczesnego budownictwa i energooszczędnego ogrzewania...

Regulator temperatury do ogrzewania podłogowego zamontowany z łazience

DEVIreg™ Touch

Termoregulator z ekranem dotykowym firmy DEVI objęty 5 letnią gwarancją producenta.

DEVIreg Touch to najczęściej kupowany elektroniczny programowalny termostat. Służy do regulacji elektrycznego ogrzewania podłogowego. Termostat przeznaczony jest wyłącznie do montażu stacjonarnego i może pracować w systemach ogrzewania bezpośredniego całego pomieszczenia lub komfortowego ogrzewania podłogowego.

l

Dotykowy wyświetlacz

Termostat DEVIreg Touch posiada dotykowy wyświetlacz z podświetleniem pasujący do każdego wnętrza.

g

Łatwe programowanie

Łatwe programowanie i obsługa za pomocą menu w języku polskim.

Prosta konfiguracja

Przewodnik po konfiguracji systemu z czujnikiem podłogowym oraz powietrznym.
V

System wieloramkowy

Możliwość łatwego montażu termoregulatora w systemach wieloramkowych.

Kompatybilność

Kompatybilność z szeregiem czujników NTC innych producentów.

Zdalny dostęp

Zdalny dostęp za pomocą kodu interfejsu dla kodu generowanego na stronie www.
Termoregulator DEVIreg Touch rozłożony na elementy

Dane techniczne

Bezpieczeństwo elektryczne i kompatybilność elektromagnetyczna produktu są zgodne z normą EN/IEC “Automatyczne regulatory elektryczne do użytku domowego i podobnego”:
▪ EN/IEC 60730-1 (Wymagania ogólne)
▪ EN/IEC 60730-2-9 (Termostaty)
Napięcie robocze 220-240 V~, 50/60 Hz
Pobór mocy w stanie
gotowości
Maks. 0,40 W
Przekaźnik:
Obciążenie rezystancyjne
Obciążenie impedancyjne
Maks. 16 A / 3680 W przy 230 V
cos φ= 0,3 Maks. 1 A

Typ czujnika NTC 6,8 kOhm w temp. 25°C
NTC 10 kOhm w temp. 25°C
NTC 12 kOhm w temp. 25°C
NTC 15 kOhm w temp. 25°C (domyślnie)
NTC 33 kOhm w temp. 25°C
NTC 47 kOhm w temp. 25°C
Rezystancja czujnika:
(Domyślnie NTC 15 K)
0°C
20°C
50°C
42 kOhm
18 kOhm
6 kOhm
Sterowanie Działanie na zasadzie modulacji
szerokości impulsu (PWM)
Temperatura przechowywania od -20°C do +65°C
Wytrzymałość termiczna 75°C
Temperatura otoczenia od 0° do +30°C
Ochrona antyzamarzaniowa od 5°C do +9°C (domyślnie 5°C)
Zakres temperatury Temperatura pomieszczenia:
5-35°C.
Temperatura podłogi: 5-45°C.
Maks. podłoga: 20-35°C (w przypadku
usunięcia plastikowego
zabezpieczenia nastawy do 45°C).
Min. podłoga: 10-35°C, wyłącznie
przy jednoczesnej pracy z czujnikiem
podłogowym i czujnikiem
temperatury pomieszczenia.
Przewód zasilający 1×4 mm2
lub 2×2,5 mm2
Wymiary 85 x 85 x 20-24 mm (głębokość w
ścianie: 22 mm)
Waga 103 g
Monitorowanie awarii
czujnika
Termostat ma wbudowany układ
monitorujący, który wyłącza ogrzewanie
w przypadku odłączenia
lub zwarcia czujnika
Stopień zanieczyszczenia 2 (użytek domowy)
Klasa oprogramowania A
Stopień ochrony IP 21
Klasa ochrony Klasa II
Termostat do ogrzewania podłogowego zamontowany w salonie

Montaż DEVIreg Touch

Regulator temperatury z ekranem dotykowym do sterowania ogrzewaniem podłogowym.

DEVIreg Touch jest elektronicznym programowalnym termostatem służącym do sterowania elektrycznymi systemami grzewczymi ogrzewania podłogowego. Termostat zapewnia komfortową nastawę temperatury ogrzewania podłogowego. Zapoznaj się z najważniejszymi zasadami podczas montażu termostatu DEVIreg Touch. Więcej informacji otrzymasz podczas zakupów w naszym sklepie internetowym od doradcy handlowego.

  • Czujnik podłogowy należy umieścić w rurce usytuowanej w miejscu, gdzie ściana i podłoga nie są narażone na bezpośrednie działanie promieni słonecznych lub przeciągi w pobliżu drzwi.
  • Między kablami grzejnymi w odległości > 2 cm od każdego z nich.
  • Rurka powinna być wpuszczona w powierzchnię podłogi – w razie potrzeby wykonać odpowiednie zagłębienie w wylewce podłogowej.
  • Rurkę należy doprowadzić do puszki połączeniowej lub puszki do zamontowania termostatu.
  • Promień gięcia rurki powinien wynosić co najmniej 50 mm.
Prezentujemy wysokość zamontowania termostatu

Na jaką wysokość zamontować?

Zamontować termostat na ścianie, na wysokości wzroku (typowo od 140 do 150 cm)

Gdzie nie wolno montować termoregulatora

Gdzie nie montować termostatu?

Termostat nie powinien być montowany w pomieszczeniach wilgotnych (np.: łazienka).

Zastosowanie czujnika podłogowego w termostacie

Stosowanie czujnika podłogowego

W instalacjach ogrzewania podłogowego
zaleca się stosowanie czujników podłogowych.

Prezentujemy gdzie nie wolno umieścić termostatu

Gdzie nie umieszczać termostatu?

Nie umieszczać termostatu na wewnętrznej stronie nieocieplanej ściany zewnętrznej.

Prezentujemy odległość montażu DEVIreg Touch od drzwi

Jaka odległość od drzwi?

Termostat należy umieścić w odległości przynajmniej 50 cm od okien i drzwi.

Promienie słoneczne zagrożeniem dla termostatu

Jak zamontować termoregulator?

Należy zamontować w miejscu nie narażonym na bezpośrednie działanie promieni słonecznych.

Termoregulator DEVIreg Touch oraz czujnik podłogowy

DEVIreg Touch montaż

W celu zamontowania termostatu należy wykonać poniższe czynności. W razie problemów nasi konsultanci są do Państwa dyspozycji. Zapoznaj się również z naszymi poradnikami, które ułatwią pierwsze kroki z termostatem.

Instrukcja montażu

1. Jak poprawnie otworzyć termostat:

Ważne: Podczas zdejmowania przedniej części NIE NALEŻY naciskać na ekran urządzenia. Grozi to uszkodzeniem ekranu dotykowego.

Aby poprawnie otworzyć termostat DEVIreg Touch włóż palce pod spód przedniej części, z boku i precyzyjnie pociągnij do siebie. Ilustracja niżej przedstawia poprawny chwyt.

Prezentujemy w jaki sposób otworzyć termostat

2. Jak podłączyć regulator temperatury

Ważne: Czujnik podłogowy należy zawsze instalować w rurce umieszczonej w podłodze. Polecamy zakupić zestaw montażowy czujnika, który ułatwi montaż, poprawi odczyt temperatury.

Ekran kabla grzejnego należy podłączyć do przewodu PE (uziemienia) sieci zasilającej za pomocą dodatkowej złączki kablowej. Schemat podłączenia znajduję się poniżej.

Schemat połączenia elektrycznego termostatu

3. Montaż termostatu DEVIreg Touch

Ważne: Podczas montowania modułu wyświetlacza NIE NALEŻY naciskać na ekran urządzenia.

Zamontować termostat w puszcze podtynkowej śrubami po obu stronach regulatora. Założyć delikatnie ramkę oraz moduł wyświetlacza termoregulatora na swoje miejsce.

Moduł V00222440100000016

Instrukcja DEVIreg Touch

Instrukcja obsługi DEVIreg Touch do pobrania

Pobierz instrukcje termostatu firmy DEVI i zapoznaj się z obsługą urządzenia. Plik jest do ściągnięcia w formacie pdf. Wiele zagadnień z instrukcji zostały poruszone na naszym serwisie informacyjnym. Wszystkie dokładniej opisane zagadnienia na temat regulatora temperatury znajdziesz w spisie wszystkich artykułów i poradników fachowych.
